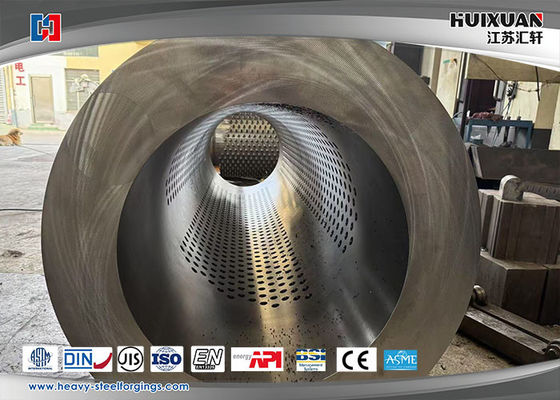

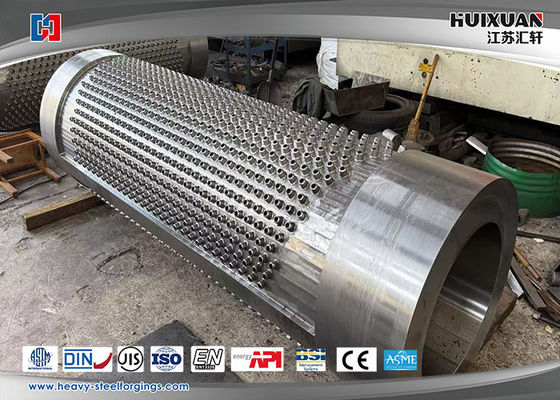

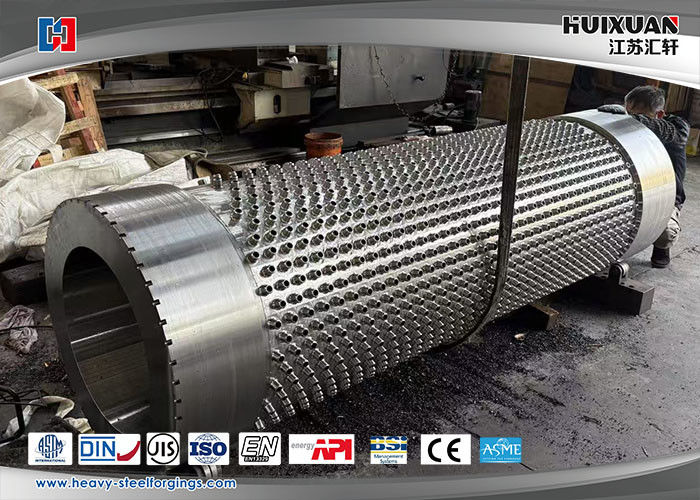

GB/ASTM/ASME/EN กล่องเก็บน้ํา ถัง ท่อ ถัง

                                                                              GB/ASTM/ASME/EN กล่องเก็บน้ํา ถัง ท่อ ถัง

ชื่อสินค้า: ถังเก็บของ
วัสดุ: WB36
ตัวอย่างการใช้งาน

a. ระบบควาย
วัตถุประสงค์: เก็บน้ําประปาหลังการใช้ควาย แล้วปล่อยมันผ่านหลุมควาย และรีไซเคิลมัน
เน้นในการออกแบบ: ทนต่ออุณหภูมิสูง (มากกว่า 200 °C) การกัดกร่อนของออกซิเจน (พร้อมการติดตั้งเครื่องเย็นระบายน้ํา)

b ระบบอากาศดัน
การใช้งาน: เพื่อแยกความชื้นและคราบน้ํามันจากอากาศดัน และป้องกันอุปกรณ์ด้านล่าง
เน้นในการออกแบบ: มีเครื่องแยกก๊าซ-ของเหลวในตัว วัสดุควรกันน้ํามัน (เช่นสแตนเลสหรือสแตนเลสคาร์บอนเคลือบ)

1.นิยามและมาตรฐานของ WB36 ท่อเหล็ก
มาตรฐานระดับประเทศที่ตรงกัน: GB/T 5310-2017 "ท่อเหล็กไร้รอยสําหรับหม้อความดันสูง" (ฉบับเก่าคือ GB5310) โดยมีเกรด 20Gบางบริษัทชินที่จะเรียกมันว่า WB36 (อาจเกี่ยวข้องกับมาตรฐานเยอรมันหรือปฏิบัติงานในอุตสาหกรรม).
มาตรฐานสากล: วัสดุคล้ายกันตรงกับ ASTM A106 Gr.B, EN 10216-2 P24 เป็นต้น
มันถูกใช้เป็นหลักสําหรับอุปกรณ์อุปกรณ์บรรทุกความดันที่มีความร้อนสูงและความดันสูง เช่น เครื่องทําความร้อนสูง, เครื่องทําความร้อนใหม่ และเครื่องประหยัดในเครื่องปั่นโรงไฟฟ้า

2สารประกอบทางเคมีและคุณสมบัติทางกล
ความต้องการของโครงการ
ประกอบทางเคมีของ C (คาร์บอน) : 0.17% ~ 0.23%, Si (ซิลิคอน) 0.35% หรือน้อยกว่า, Mn (Mn): 0.35% ~ 0.65%
เนื้อหาของธาตุสกัด เช่น Cr (โครเมียม) และ Mo (โมลิบเดน) ต่ํามาก (เหล็กแท้ที่มีคาร์บอนต่ํา)
ความแข็งแรงในการดึง ≥410 MPa
ความแข็งแรงของแรงผลิต ≥ 245 MPa
ความยาว ≥21% (ไม่มีรอยแตกหลังจากการทดสอบบิดเย็น)
"WB36" เป็นประเภทของท่อเหล็กไร้รอยที่ใช้ในเครื่องปั่นความดันสูงส่วนใหญ่ใช้ในอุตสาหกรรมพลังงาน (เช่นส่วนประกอบอุณหภูมิสูงและความดันสูง เช่น เครื่องทําความร้อนและเครื่องทําความร้อนใหม่ในเครื่องปั่นโรงไฟฟ้า).

3สถานการณ์การใช้งานและข้อดี
สภาพแวดล้อมอุณหภูมิสูงและความดันสูง
อุณหภูมิการทํางาน: 450 °C ถึง 550 °C (การทํางานที่ลุกลุกควรพิจารณาสําหรับการใช้งานยาวนาน)
ความดันการทํางาน: ≤10 MPa (ขึ้นอยู่กับการออกแบบของหม้อร้อน)
สื่อที่ใช้ได้: คัน, คันที่ร้อนเกิน
(2) ข้อดีทางทรัพย์สิน
ค่าใช้จ่ายต่ํา: เมื่อเทียบกับท่อเหล็กสแตนเลส (เช่น 15CrMo, 12Cr1MoV) WB36 ราคาถูกกว่า
ผลงานการแปรรูปที่ดี: ง่ายในการปั่นและบิดเย็นเป็นรูป
ความต้านทานต่อการออกซิเดน: ฟิล์มอ๊อกไซด์บนผิวยังคงมั่นคงในอากาศร้อนสูง

4. การพิจารณาด้านการออกแบบและการผลิต
(1) กระบวนการปั่น
วิธีการปั่น: ควรนําการปั่นอาร์กอนอาร์ค (TIG) หรือการปั่นอาร์คอิเล็กทรอน (SMAW) ภายหลังการปั่น
การเลือกวัสดุปัสดุ: แนะนําให้ใช้อิเล็กทรอัดเหล็กสแตนเลสต่ําที่ตรงกับวัสดุพื้นฐาน (เช่น J507)
การทดสอบที่ไม่ทําลายล้าง: ผูกผสมผสานต้องผ่านการทดสอบ RT (การทดสอบเรดิโอแกรฟิก) หรือ UT (การทดสอบความรุนแรง)
(2) การรักษาด้วยความร้อน
การปรับปกติ + การปรับความแข็ง: การกําจัดความเครียดที่เหลือของการผสมและเพิ่มความแข็งแรงของวัสดุ
การบําบัดด้วยสารละลาย (ถ้าจําเป็น) : สําหรับชิ้นส่วนที่ปรับปรุงผิดรูปที่ทํางานเย็น
(3) การเกรี้ยวและการสกัด
การกัดกรองกลาง: ในสภาพแวดล้อมควายที่มีซัลฟูร์ ควรใส่ใจในการกัดกรองการกัดกรองด้วยความเครียดซัลฟุไรด์ (SSCC) และการบําบัดพื้นผิวควรดําเนินการหากจําเป็น
การสกัดลม: ในพื้นที่ที่มีอัตราการไหลสูง (เช่นเอลโค) ควรเพิ่มความหนาของผนังหรือใช้เคลือบกันสกัดลม

5การเปรียบเทียบกับวัสดุอื่น ๆ

วัสดุ WB36 (20G), 15CrMo, 12Cr1MoV
อุณหภูมิที่ใช้ได้: ≤550°C, ≤550°C, ≤580°C
ความแข็งแรงมีระดับกลางสูง และสูงกว่า
ค่าใช้จ่ายต่ําถึงปานกลาง
สรรพคุณการป้องกันมะเร็งที่ดี

9สรุป
WB36 (20G) เป็นวัสดุท่อหม้อแรงดันสูงที่มีประหยัด เหมาะสําหรับองค์ประกอบที่บรรทุกแรงดันของหม้อโรงไฟฟ้าทั่วไปความสนใจพิเศษควรถูกจ่ายให้กับกระบวนการปั๊ม, การรักษาความร้อนและการทํางานระยะยาวในอุณหภูมิสูงแนะนําให้รวมการวิเคราะห์ธาตุจํากัด (FEA) เพื่อปรับปรุงการออกแบบโครงสร้างและรับประกันการทํางานที่ปลอดภัยและน่าเชื่อถือ.
