|
รายละเอียดสินค้า:
การชำระเงิน:
|
| อุปกรณ์ตีขึ้นรูป: | ไฮโดรเพรสแบบเปิดตาย 8000T | แอปพลิเคชัน: | ชิ้นส่วนเครื่องจักร |
|---|---|---|---|
| กระบวนการหลอม: | EF+LF+VD | อัตราส่วนการตี: | ≥4 |
| การรักษาความร้อน: | N+T Q+T | น้ำหนักสูงสุด: | 80T |
ASTM สแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสส

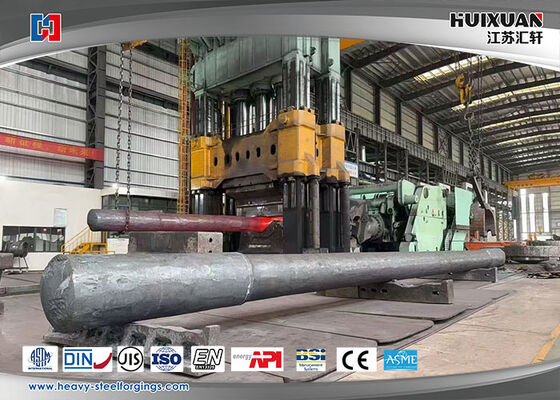

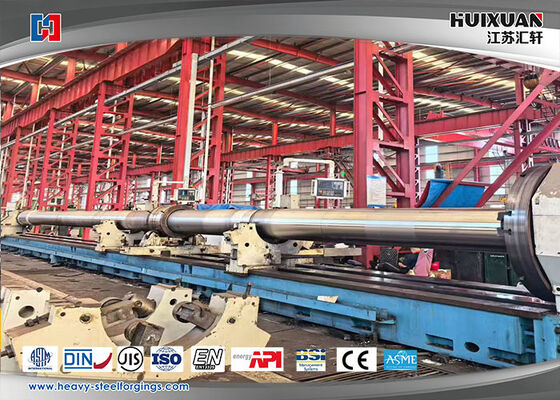

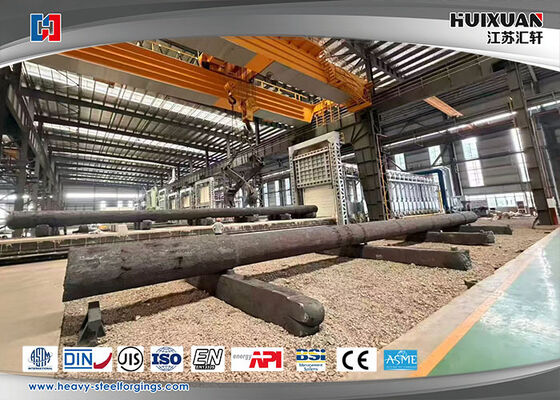

คอลัมน์พรีสขนาด 100,000 ตัน ผลิตจากวัสดุโกหก 30Cr2Ni2Mo น้ําหนักแท้ 97 ตันกว้างด้านนอกของผลิตภัณฑ์เสร็จ 800 มิลลิเมตร และยาวรวม 20400 มิลลิเมตร
30Cr2Ni2Mo (เหล็กสแตนเดอร์จีนสแตนเดอร์สแตนเดอร์สแตนเดอร์สแตนเดอร์สแตนเดอร์สแตนเดอร์)
มาตรฐาน: GB/T 3077-2015, รหัสดิจิตอลเดียว: A50300
เป็นเหล็กที่มีคาร์บอนกลาง Cr-Ni-Mo ที่ถูกชําระและกระชับด้วยความแข็งแรงที่ดี ความแข็งแรงสูงรวมกับความแข็งแรงที่ดี ความทนทานต่อการกระแทกและความเหนื่อยล้าที่เหมาะสําหรับเครื่องโกหกตัดหนัก.
เกรดเทียบเท่าต่างประเทศ: 30CrNiMo8 (1.6580), SNCM431 (JIS)
1. สารประกอบทางเคมี (ปริมาณส่วนส่วน)
C: 0.26 ละ 0.34
ซี: 0.17 ละ 0.37
Mn: 0.50 ละ 0.80
Cr: 1.80220
นี: 1.80 ราคา 2.20
โม: 0.3050
P ≤ 0030; S ≤0.030; Cu ≤0.30
ฟังก์ชันของสับสน: Cr และ Ni ปรับปรุงความแข็งแรงและความแข็งแรงอย่างมาก; Mo ปกติความเปราะบางของความแข็งแรงและเพิ่มความมั่นคงของความแข็งแรง
2คุณสมบัติทางกลมาตรฐานหลังจากการดับและการปรับปรุง (ตัวอย่างφ 25 มม, 850 °C ปรับปรุงน้ํามัน + ปรับปรุง)
ความแข็งแรงในการดึง (Rm): ≥980 MPa
ความแข็งแรงของแรงผลิต (ReL): ≥835 MPa
ความยาว (A): ≥ 10%
การลดพื้นที่ (Z): ≥ 50%
พลังงานกระแทก KV2: ≥71 J
ความแข็งหลังจากการผสมผสาน / การจัดส่งความร้อนสูง: ≤269 HBW
หมายเหตุ: คุณสมบัติทางกลในแกนจะลดลงสําหรับเครื่องโกงที่มีความหนาของส่วนมากกว่า 80 มิลลิเมตร; ปัจจัยความปลอดภัยจะต้องเพิ่มขึ้นในการออกแบบ
กว้างสัดส่วนสําหรับการดับน้ํามัน: ประมาณ 120 มม. การทําเหมืองในขนาด φ150 ~ 250 มม สามารถได้รับโครงสร้างจุลินทรีย์ที่ค่อนข้างเรียบร้อยดีกว่า 42CrMo.
3ขั้นตอนการรักษาความร้อนที่แนะนํา
การสลัก
ระยะอุณหภูมิการเหมือง: 1180~850 °C; อุณหภูมิการเหมืองเสร็จ ≥850 °C; การเย็นช้าหลังจากเหมือง (การเย็นด้วยทราย / การเย็นด้วยเตาอบ) เพื่อป้องกันการแตก
การดับและการปรับความร้อน (ทางปกติ)
การดับความร้อน: 850°C-870°C, ระยะเวลาในการเก็บรักษาที่เพียงพอ, การเย็นน้ํามัน (ความแข็งที่ดับ HRC 46°52)
ปรับความร้อน: 540~620°C ปรับความเย็นด้วยน้ํา / น้ํา (หลีกเลี่ยงช่วงความเปราะบางของความร้อน; ปรับความเย็นอย่างรวดเร็วหลังจากปรับความร้อนเพื่อปรับปรุงความแข็งแรง)
อุณหภูมิ 540°C: ความแข็งแรงสูง ความแข็งแรงประมาณ 320~350 HB
อุณหภูมิที่ 600 °C: ความแข็งแรงและความแข็งแรงที่สมดุล ความแข็งแรงประมาณ 280-310 HB
การเสริมผิว
การไนตริด / ไนตริดไอออนใช้ได้ (เหมาะสําหรับเกียร์, วารสารแกน) การคาร์บูเรซชั่นไม่แนะนําเนื่องจากสารคารบอนกลาง มีการแข็งแรงด้วยอัตราต่ออัตราสูงในพื้นที่
| วัสดุอื่น ๆ | 4140,4130,18CrNiMo7-6,4340,4330,1.7225 |
| อุปกรณ์เครื่องโกหก | ไฮโดรเพรส 8000T แบบเปิด |
| การใช้งาน | |
| กระบวนการละลาย | EF+LF+VD |
| กระบวนการผลิต | |
| อัตราการโกหก | |
| มาตรฐานที่ใช้ | ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
| มาตรฐานปฏิบัติการ | JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| หน่วยงานรับรอง | ISO9001:2008,TÜV,BV),LR,ABS,RINA,GL,KR,DNV,NK,PED |
| ระยะเวลาการจัดส่ง | |
| |
| บริการ | บริการของเราประกอบด้วยการโกหก, การแปรรูป, การรักษาความร้อน, การแปรรูปปลาย, การบรรจุภัณฑ์, โลจิสติกส์ท้องถิ่น, การชําระสินค้าและการขนส่งทางทะเลเราเอาความต้องการของลูกค้าเป็นสิ่งหลักและให้ความสําคัญกับคุณภาพสินค้า |
คุณสมบัติตามสั่ง
| องค์ประกอบวัสดุ | C | ใช่ | Mn | P | S | Cr | นี | โม | |
| 4140 | 0.38-043 | 0.15-0.35 | 0.60-0.90 | ≤0.035 | ≤0.040 | 0.80-110 | -- | 0.15-0.25 | - |
| 4130 | 0.28-0.33 | 0.15-0.35 | 0.40-060 | ≤0.035 | ≤0.040 | 0.80-110 | -- | 0.15-0.25 | |
| 18CrNiMo7-6 | 0.15-0.21 | 0.17-035 | 0.50-0.90 | ≤0.025 | ≤0.025 | 1.50-180 | 1.40-170 | 0.25-035 | |
| 4340 | 0.38-043 | 0.15-0.35 | 0.60-0.80 | ≤0.035 | ≤0.040 | 0.70-0.90 | 1.65-200 | 0.20-030 | - |
| | | | | | | | |
| 4140 | Ø10 | 740 ~ 1000 | 450~850 | ≥ 12 | ≥ 25 | V | ≥ 40 | ≤ 250HBS |
| 4130 | Ø10 | ≥930 | ≥735 | ≥ 12 | ≥ 50 | V | ≥ 71 | ≤ 229HBS |
| 18CrNiMo7-6 | Ø15 | ≥980 | ≥ 785 | ≥9 | ≥ 40 | V | ≥ 47 | ≤ 269HBS |
| 4340 | Ø15 | ≥980 | ≥835 | ≥ 12 | ≥ 55 | V | ≥ 78 | ≤179HBS |
ขั้นตอนการดําเนินงาน
การควบคุมคุณภาพของกระบวนการหมัก Raw material steel ingot into warehouse(test the chemical content) → Cutting→ Heating(Furnace temperture test) → Heat treatment after forging(Furnace temperture test) Discharge the furnace(blank inspection)→ Machining→ Inspection(UT,MT,Visual diamention, hardness)→ QT→ การตรวจสอบ ((UT, คุณสมบัติเครื่องจักร, ความแข็ง, ขนาดเมล็ด)→ การแปรรูปเสร็จ→ การตรวจสอบ (มิติ)→ การบรรจุและการตรา (สตริปเหล็ก, การตรา)→ การจัดส่ง
ข้อตกลงการค้า
| น้ําหนักสูงสุด | 80T |
| MOQ | 1PC |
| เวลาส่ง | 20-50 วัน |
| แพ็คเกจ | กล่องพลายเวย์ พาเล็ตไม้ กรอบเหล็ก |
| ระยะเวลาการจัดส่ง | FOB; CIF; CFR; DDU |
| ระยะเวลาการจ่ายเงิน | T/T,LC |
| ประเภทการขนส่ง | |
คําสําคัญ
ไฮดรอลิกซิลินเดอร์ประกอบด้วย: กระบอกซิลินเดอร์,สตาร์ดพิสตัน ((สตาร์ดซิลินเดอร์น้ํามัน),พิสตัน,หัวปลาย
หมายเหตุ:
ผู้ติดต่อ: Mr. Arnold
โทร: +86-15-15-15-81-878
แฟกซ์: 86-512-58360318
| สำนักงานขาย:A 1002, หอพักฮัวจีแอน, เมืองแชงจีแฮง, จังหวัดจางซู, จีน | |
| +86--13914905080 | |
| arnoldxue@163.com | |
